Standart kalitli B seriyasi LH-FGG
Ushbu ulagichlar seriyasining xarakterli xususiyati yuqori kontakt zichligini ta'minlaydigan va hizalanishdagi barcha xatolarni oldini oladigan kalit tizimidir. Turli xil kalit variantlari o'xshash konnektorlarning istalmagan o'zaro bog'lanishini oldini oladi. Kabelni yig'ish vaqtini qisqartirish uchun burama kontaktlardan foydalanish ham mumkin. Bu ulagichlar seriyasiga 0B dan 5B gacha boʻlgan diapazon, shuningdek, 00 koʻp kutupli va 2G (2B seriyasining qisqartirilgan versiyasi) kiradi, baʼzi chang oʻtkazmaydigan modellar ham mavjud.
B seriyali JH-FGG tez va xavfsiz Push-Pull qulfini talab qiladigan ilovalar uchun moslashuvchan, amaliy, bardoshli va ishonchli dumaloq ko'p qutbli ulagichni taklif etadi.
O'z-o'zidan qulflash tizimi vilkasini eksenel ravishda rozetkaga surish orqali ulagichni ulash imkonini beradi.
Qattiq mahkamlangandan so'ng, kabelni yoki tashqi bo'shatish ushlagichidan tashqari boshqa komponentni tortib olish orqali ulanishni uzib bo'lmaydi.
Bu yarimo'tkazgichlarni ishlab chiqarish va sinov jarayonlari, sinov va o'lchash, asbobsozlik, tibbiy asboblar, tadqiqot va audio/video ilovalari uchun ideal tanlovdir.
ASOSIY XUSUSIYATLARI:
B seriyali ulagichlar quyidagi asosiy xususiyatlarni ta'minlaydi:
- Push-Pull o'z-o'zidan qulflash tizimining xavfsizligi - 2 dan 64 gacha kontaktlarning ko'p kutupli turlari
- lehim, burma yoki bosma kontaktlar (to'g'ri yoki tirsak) - joyni tejash uchun yuqori qadoqlash zichligi
- To'liq EMC ekranlash uchun 360 daraja skrining. – kalit tizimi (“G” kalit standarti)
– konnektorni tekislash uchun o'xshash ulagichlarning o'zaro bog'lanishini oldini olish uchun bir nechta asosiy variantlar
Ichki komponentlarni ko'rsatadigan qism bo'limi
| YO'Q. |
Ruxsat etilgan rozetka |
To'g'ri vilka |
| 1. |
tashqi qobiq |
tashqi qobiq |
|
2. |
topraklama toji |
mandal yeng |
| 3. |
saqlovchi halqa |
kollet yong'og'i |
|
4. |
olti burchakli yong'oq |
ajratilgan qo'shimcha tashuvchisi |
| 5. |
qulflash yuvish mashinasi |
izolyator |
| 6. |
izolyator |
erkak aloqa |
| 7. |
ayol aloqasi |
kollet |
Texnik xususiyatlari
Mexanik va iqlimiy
Xarakteristikalar qiymati standarti
Endurance >5000 tsikl IEC 60512-5 test 9a
60 daraja haroratda namlik 95% gacha
Harorat diapazoni - 55 daraja C, ortiqcha 250 daraja
Vibratsiyaga qarshilik 10-2000 Hz, 15 g IEC 60512-4 sinov 6d
Shokga chidamlilik zarba qarshiligi IEC 60512-4 test 6c
Tuz purkagichining korroziya sinovi > 144 soat IEC 60512-6 testi 11f
Himoya indeksi (ulangan) IP50 IEC 60529
Iqlim toifasi 55/175/21 IEC 60068-1
Elektr
Xarakteristikalar qiymati standarti
Himoyalash at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Turli sinovlar JH-FGG va JH-EGG ulagichlari juftlari, xrom qoplangan guruch qobig'i va PEEK izolyatori bilan o'tkazildi.

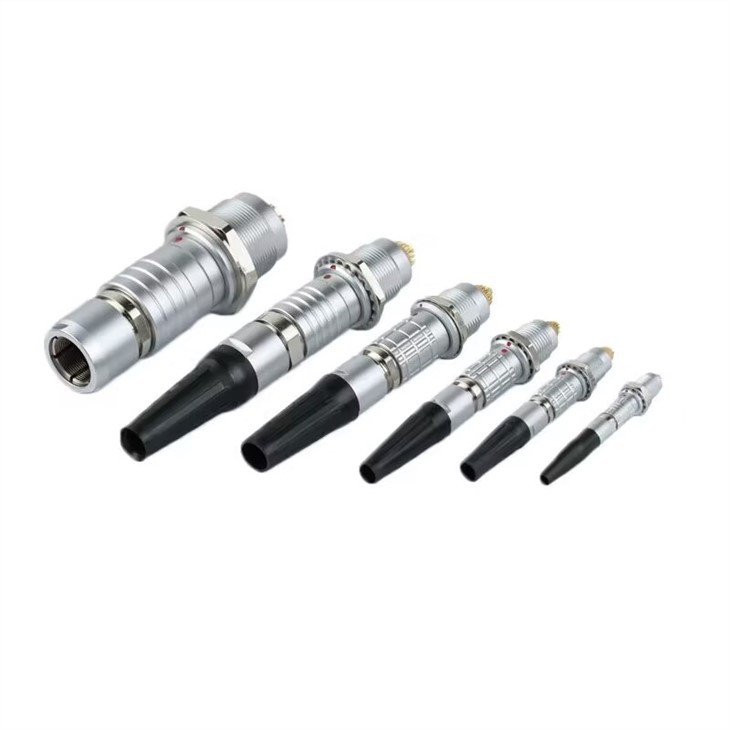

JH-FGG B seriyali erkak to'g'ri vilka
JH-FGG To'g'ri vilka, kalit (G) yoki tugmalar (A…M va R),kabel ushlagichi
| Malumot | Olchamlari (mm) | |||||
| Model | Seriya | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG To'g'ridan-to'g'ri vilka, kalit (G) yoki kalitlar (A…M), kabel ushlagichi vaegilish relyefini o'rnatish uchun gayka
| Malumot | Olchamlari (mm) | |||||
| Model | Seriya | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Tafsilotlar
Mahsulot nomi: Push Pull O'z-o'zidan qulflanadigan ko'p kutupli to'g'ri vilka ulagichi
Kelib chiqishi: Xitoy Tovar nomi: Greatmade turi: dumaloq surish
Atrof-muhit: Ichki makon Jins: Ayol / Erkak Yuzaki ishlov berish: Pearl Chrome
PIN: 2 dan 16 pinli IP darajasi: IP50 Aloqa turi: Lehim
Mutaxassislar bilan bog'laning: Qoplangan oltin Chidamlilik: 5000 martadan yuqori surish-tortish Korpus materiallari: Xrom qoplangan guruch
Izolyator materiali: PPS Ilova: Avtomobil / Aloqa / Sanoat / LED displey
Qadoqlash
PE sumkada 1 PCS ulagichi
50-100 PCS ulagichlari kichik quti/multfilm ichida
- Port: Shenzhen, Xitoy
TSS
1-savol: Surish pull ulagichi qanday ishlaydi?
Push-pull konnektorlari vilkasini rozetkaga surish orqali ulagichni ulash imkonini beruvchi kuchli, o'z-o'zidan qulflangan mexanizm yordamida tasodifiy uzilishlarning oldini oladi. Biroq, ulanishni shunchaki tortish bilan uzib bo'lmaydi.
2-savol: Siz tayyorlangan mahsulot buyurtmalarini ishlab chiqara olasizmi? OEM yoki ODM buyurtmalari?
Albatta. OEM va ODM ishlab chiqarish tajribasi bilan biz sizga bir martalik Custom Connector Solutions bilan ta'minlay olamiz.
3-savol: Siz bepul namunani taqdim qilasizmi?
Yo'q, va siz etkazib berish to'lovini to'lashingiz kerak.
4-savol: Yuklarni qanday tashish mumkin?
Bizning talabimiz bo'yicha, u AIR / SEA Freight / ekspress yetkazib berish (DHL/UPS/FEDEX, masalan) orqali amalga oshirilishi mumkin.
